化工廠法蘭式醋酸乙烯檢測儀應用案例：

在化工廠醋酸乙烯儲存、輸送、反應(如醋酸乙烯乙烯合成、精對苯二甲酸生產)環節，醋酸乙烯多通過管道法蘭連接實現轉運，而法蘭密封件老化、螺栓松動、安裝偏差等問題，易導致醋酸乙烯泄漏，醋酸乙烯(CH?COOH)具有強腐蝕性與刺激性，液態泄漏會灼傷設備與人員皮膚，揮發的醋酸乙烯蒸汽(職業接觸限值 PC-TWA 20mg/m3，約 9.2ppm)會刺激呼吸道，高濃度時引發肺水腫，同時腐蝕車間鋼結構與電氣設備。深國安SGA-500法蘭式醋酸乙烯檢測儀憑借 “緊貼泄漏源、安裝便捷、抗腐蝕” 的優勢，可精準捕捉法蘭周邊微量泄漏，為化工廠醋酸乙烯相關工藝構建 “源頭監測 - 即時預警 - 聯動處置” 的安全防護體系。

一、化工廠醋酸乙烯法蘭泄漏風險場景

1.醋酸乙烯儲罐區：儲罐進出口法蘭、液位計連接法蘭，因長期接觸液態醋酸乙烯，密封件(如丁腈橡膠、聚四氟乙烯)易被腐蝕老化，尤其在冬季低溫(<5℃)時密封件硬化，泄漏風2.險提升，需監測液態泄漏揮發的醋酸乙烯蒸汽;

2.醋酸乙烯輸送管道：車間內輸送主管網法蘭、跨車間管道法蘭，因管道振動(如泵體運行振動)導致螺栓松動，易出現 “微量滲液 - 蒸汽揮發” 的泄漏模式，且管道多架空或沿墻布置，需適配不同安裝角度的檢測設備;

3.反應釜進料 / 出料法蘭：醋酸乙烯反應釜(如酯化反應釜)進料口、出料口法蘭，因反應過程中溫度波動(如 80-120℃)，密封件熱脹冷縮易失效，且周邊存在反應副產物(如乙醛、乙酸乙酯)，需檢測儀具備抗交叉干擾能力。

二、產品資料

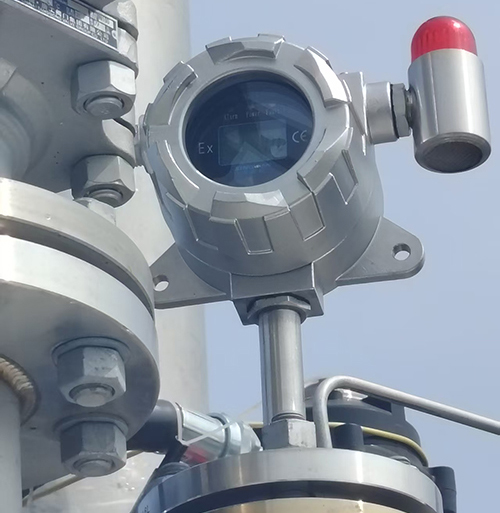

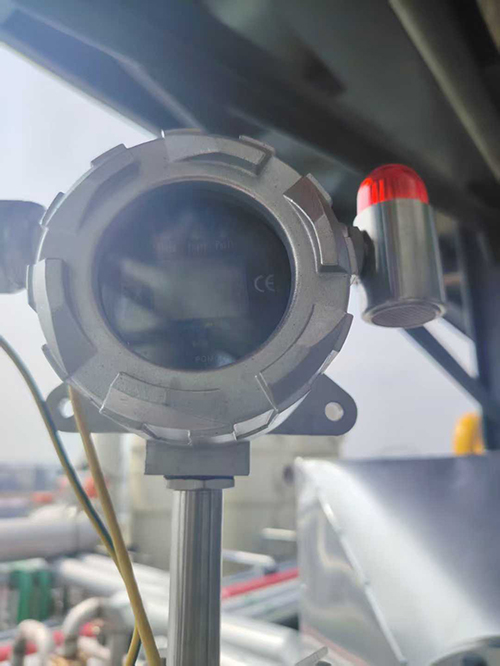

SGA-500法蘭式醋酸乙烯檢測儀是深國安運用十多年技術經驗，自主研發生產的一款功能強悍、外觀新穎、品質卓越的工業級醋酸乙烯報警器裝置;實時在線監測，超標自動聲光報警，還可通過內置繼電器自動聯動設備，排除險情;并支持4-20mA電流信號或RS485數字信號遠傳，溫濕度功能選配;SGA-500法蘭式醋酸乙烯檢測儀采用深國安典型的家族式“盾形”外觀設計, GB50493-2009《石油化工可燃?xì)怏w和有毒氣體檢測報警設計規范》研發生產，并取得相關的CPA型式批準證書、國家防爆證和第三方計量證書和專利證書。

三、布設方案

1. 點位布設原則與數量規劃

高風險點位(100% 覆蓋)：醋酸乙烯反應釜進料 / 出料法蘭(每個法蘭 1 臺)、醋酸乙烯儲罐進出口法蘭(每個儲罐 2-4 臺，對應進出口及液位計法蘭)，此類點位泄漏后果嚴重，需逐法蘭布設;

中風險點位(間隔覆蓋)：醋酸乙烯輸送主管網法蘭(每間隔 2 個法蘭布設 1 臺，重點覆蓋泵體出口法蘭、管道轉彎處法蘭)，因管道振動易導致螺栓松動，優先監測關鍵節點;

低風險點位(抽樣覆蓋)：次要輸送支管法蘭(每 5 個法蘭抽樣布設 1 臺)，如車間內非核心工藝的醋酸乙烯支管，降低項目成本的同時保障風險可控。

上海客戶某化工廠(年產 10 萬噸醋酸乙烯乙烯)為例，醋酸乙烯相關法蘭共 86 個，共布設法蘭式醋酸乙烯檢測儀 42 臺，其中高風險點位 22 臺、中風險點位 15 臺、低風險點位 5 臺。

2.安裝方案

儲罐區法蘭安裝：醋酸乙烯儲罐進出口法蘭多為垂直安裝(法蘭面豎直)，選用L型法蘭支架，將檢測儀固定于法蘭側面，傳感器探頭水平指向密封面(距離密封面 20-30cm)，避免儲罐液位波動導致液態醋酸乙烯濺到傳感器;

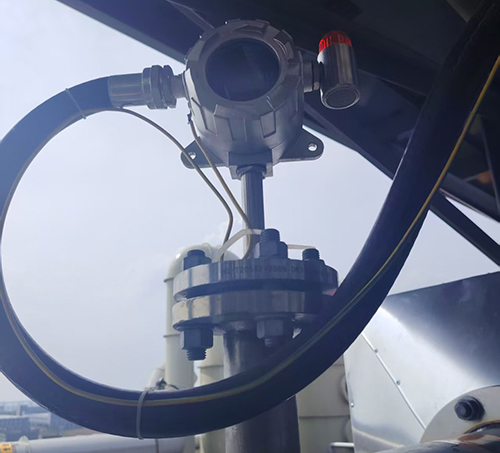

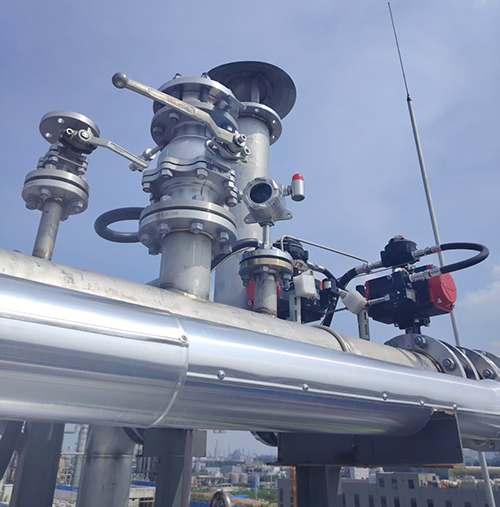

架空管道法蘭安裝：架空輸送管道法蘭多為水平安裝(法蘭面水平)，采用U型抱箍支架固定于管道外壁，檢測儀主體垂直向下，傳感器探頭正對法蘭密封面上方(距離密封面 15-20cm)，便于捕捉向上揮發的蒸汽;

反應釜法蘭安裝：反應釜進料口法蘭多為傾斜安裝(法蘭面與水平成 45°-60°)，定制可調節角度支架(角度調節范圍 0°-90°)，將檢測儀固定于反應釜外壁，傳感器探頭傾斜指向密封面，避開反應釜高溫區域(距離釜體外壁≥50cm)。
